Hvad er DN og Dy mål på ventiler?

Dette er ikke tilfældet, da man i forbindelse med sammenkoblingen af de to dele arbejder med ventilens nominelle diameter (DN) og rørets udvendige diameter (Dy).

• DN (nominel diameter) betegner den indvendige diameter på en ventil. DN beskriver således ventilens gennemboring i mm, og dermed også ventilens fulde gennemløb for vandflow.
• Dy står for den udvendige diameter på et rør.

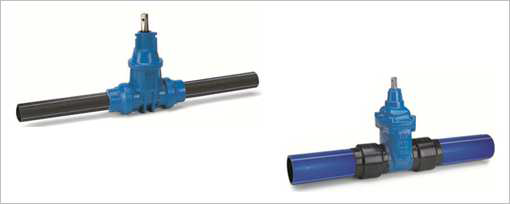

Det betyder, at hvis du skal bruge en stikledningsventil til direkte sammensvejsning med et PE-rør i fx dimensionen 32 mm, så skal du bruge en ventil med en DN på 25 mm.

I nedenstående tabel finder du information omkring alle rør og ventil dimensioner, og hvordan de passer sammen.

* Reduceret gennemløb
